Бабочка клапан деген эмне
Деңиз көпөлөк клапандары абанын, суунун, буунун, коррозиялык чөйрөнүн, баткактын, мунайдын, суюк металлдын жана радиоактивдүү материалдардын агымын көзөмөлдөө үчүн колдонулат. Ал биринчи кезекте куурдагы кыймылды токтотуу жана токтотуу үчүн жооптуу. Ал өз огунун айланасында айланган диск түрүндөгү көпөлөк пластинкасынан турат клапанды ачуу жана жабуу.
Ship Butterfly Valve өлчөмү
Бабочка музоо өлчөмү Диаметри | DN25-DN1200 |
орто | Суу, мунай, газ, кислота жана щелочтук коррозия суюктугу |
буюм | Көмүртек болот, пластикалык темир, коло, дат баспас болоттон жасалган Butterfly клапан |
басым | PN1.0-PN1.6 |
байланыш | Жип, фланец, ширетүү, түймө ширетүү |
кубат | Туткасы, курт жана тиштүү өткөргүч, күч менен башкарылуучу жана пневматикалык |
Биздин Marine Butterfly Valve түрлөрү
Биздин продукт моделдин коду: Series MD, Worm Gear, вафли бабочка клапандары, Concentric Disc, EPDM Seat, 1.6MPa (200PSI), DI Body, ALB Disc, Pin менен, моторлуу көпөлөк клапан, фланецтүү бабочка клапаны жана башкалар.
катар | коду |
609 BFV | AD |
Boded Seat BFV | BD |
Europe Soft Seat BFV | ED |
Капталган тефлон BFV | FD |
Grooved End BFV | GD |
HPBV BFV | HD |
Металл отургуч BFV | JD |
Узун моюн BFV | KD |
Марк BFV | MD |
Австралия BFV | PD |
Screw End BFV | SD |
U-Секция BFV | UD |
Heavy Duty BFV | VD |
Europe Hard-Seat BFV | YD |
Жумшак мөөр вафли стилиндеги бабочка клапаны
А үлгүсү жана LT үлгүсү вафли бабочка клапандары Биздин фабрика тарабынан өндүрүлгөн Кытайдын алдыңкы фабрикасы тарабынан чыгарылган АКШнын алдыңкы технологиясын камтыйт. вафли бабочка клапаны отуз жылдан ашык убакыттан бери. Продукция жогорку сапаты үчүн көптөгөн улуттук сыйлыктарга ээ болгон. Айдоо режимдерине тутка, курт жана тиштүү өткөргүч, пневматикалык жана электр менен башкарылуучу ж.б. кирет. Жол диапазону DN25-DN1200.
Вафли бабочка клапаны Performance спецификациясы
Номиналдуу басым (МПа) | Номиналдуу диаметри DN(мм) | Сыноо басымы (МПа) | Сыноо басымы мөөр (МПа) | Колдонуучу чөйрө | Drive жолу |
1.0 | 25-1200 | 1.5 | 1.1 | Таза суу, канализация, деңиз суусу, аба, буу, тамак-аш, дары-дармек, ар кандай майлар, кислоталар жана щелочтор, ж. | тутка, курт жана тиштүү transmission.power-driven жана пневматикалык болуу |
1.6 | 2.4 | 1.76 |

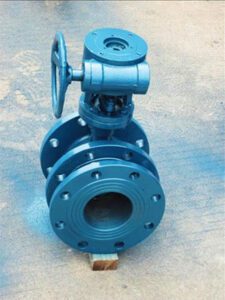

Фланецтүү бабочка клапан
Борбордук плита фланецтүү бабочка клапан эксцентрик фланец бабочка клапан менен пластинка клапанынын айрым артыкчылыктарын айкалыштырган акыркы патент продуктусу. Ошондой эле эксцентрик фланец бабочка клапаны менен вафли бабочка клапанынын ортосундагы боштукту толтурат.
- Мөөрлөштүрүүнүн эки тарабы тең тандоо жана моменттин мааниси аз, ошондой эле иштетүү бөлүктөрүнүн иштеши жогору.
- Фланецти туташтыруучу бабочка клапаны орнотууга ыңгайлуу, аны тигинен же туурасынан орнотууга болот.
- The клапанын мөөр шакеги отургуч клапан корпусу менен органикалык түрдө айкалышат, ушул жол менен деңиз клапаны узак кызмат мөөнөтү бар.
Фланецтүү бабочка клапанын аткаруу параметри
Номиналдуу басым | DN50 ~ DN1400 | DN50 ~ DN1400 |
Номиналдуу диаметри | PN10 | PN16 |
Сыноо басымы | 1.5 | 2.4 |
Сыноо басымы мөөр | 1.1 | 1.76 |
Үндүн температурасы | -15 ℃ - + 110 ℃ | |
Колдонуучу чөйрө | Таза суу, канализация, деңиз суусу, аба, буу, ар кандай майлар | |
Drive жолу | Туткасы, курт жана тиштүү өткөргүч, электр менен башкарылуучу жана пневматикалык | |
Кош эксцентрик көпөлөк клапан
Бул көпөлөк клапан болуп саналат эң жаңы жумшак мөөр кош эксцентрик фланец бабочка клапаны негизинен суу чарба системалары, электр станциясы, болот эритүү, кагаз өндүрүү, химиялык өнөр жай, суу булагы долбоору жана экологиялык инфраструктураны өнүктүрүү ж. суу түтүгүн текшерүү.
- Бул GB/T12238-89 стандартына жооп берет 《Жалпы клапан фланеци жана вафли туташтыргыч бабочка клапаны》.
- Эксперимент GB/T13927-92 《Жалпы клапан басымын сыноо》 стандартына жооп берет.
- Каптал фланецтик туташуу GB/T 9119 бүтүндөй Чоюн түтүк фланецинин стандартына жооп берет, бир эле учурда BS1, IS1.6, DIN4504 PN02084.OMPa, PN2501MPa фланец байланыш стандартына жооп берет.
Кош эксцентрик бабочка клапан параметри
Номиналдуу басым | 1.0 | 1.6 |
Номиналдуу диаметри | 100 ~ 1200 | 100 ~ 1200 |
Сыноо басымы | 1.5 | 2.4 |
Сыноо басымы мөөр | 1.1 | 1.76 |
Үндүн температурасы | -15 ℃ - + 110 ℃ | |
Колдонуучу чөйрө | Таза суу, канализация, деңиз суусу, аба ж.б | |
Кол менен көпөлөк клапаны
кол бабочка клапан түтүк же канал аркылуу суюктуктун (суюктуктун же газдын) агымын көзөмөлдөгөн клапандын бир түрү. Клапандын ичинде көпөлөктүн формасына окшош диск болгондуктан, аны “бабочка” клапан деп аташат. Бул диск клапандын ортосунда таякчага же валга орнотулган.

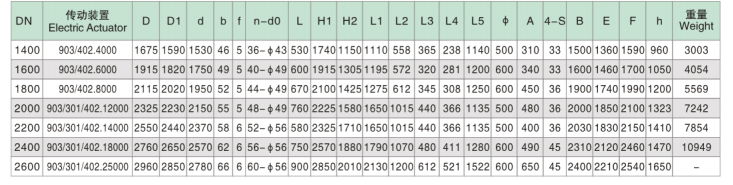

Көпөлөктүн электр клапаны
Электр бабочка клапаны - клапандын ачылышын жана жабылышын көзөмөлдөө үчүн электр кыймылдаткычын колдонгон клапандардын бир түрү. Ал көпөлөктүү клапандын функционалдуулугун электр кыймылдаткычы менен башкарылган кыймылдаткыч менен айкалыштырат, бул алыстан же автоматташтырылган иштетүүгө мүмкүндүк берет. Кол менен жасалган көпөлөк клапанына окшоп, клапан корпусу кирүүчү жана чыгуучу порттору бар тегерек же сүйрү формадагы корпус. Диск, ошондой эле көпөлөк катары белгилүү, клапан корпусунун борборунда жайгашкан.
Бабочка клапаны кантип иштейт
Кеменин бабочка клапаны көпөлөк диск жана вертикалдуу радиалдык сабы менен башкарылат. Кол дөңгөлөктүн айлануусу дискти айлантууга түрткү берет; диск жана орто агымынын багыты тик абалда болгондо, клапан жабылат; диск жана орто агымынын багыты бурч же параллелдүү абалда болгондо, клапан ачык. Салыштырмалуу бурчтун дискин жана орто агымын өзгөртүү менен клапан агымын жөнгө салууга болот.
Деңиз көпөлөк клапандары импорттолбойт жана экспорттолбойт, эки тарапка тең агып кете алат жана глобус клапандар болуп саналат. Бабочка клапанынын которуштуруусу түздөн-түз сабакты тартуу менен башкарылгандыктан, автоматтык башкаруу оңой. Пневматикалык жана электрдик башкаруу режимдери көбүнчө колдонулат. Ачуу жана жабууну түшүнүүнү жеңилдетүү үчүн бурчтук көрсөткүчтөр көбүнчө клапандардын үстүнкү бөлүгүнө орнотулат.
дат баспас болоттон жасалган көпөлөк клапан жана вафли клапандар чоң агымы жана төмөнкү басым жерлер үчүн ылайыктуу болуп саналат.
Ship Butterfly Valve колдонмосу
биздин жогорку натыйжалуу бабочка клапандар абанын, суунун, буунун, ар кандай коррозиялык чөйрөлөрдүн, ылай, мунай, суюк металл жана радиоактивдүү чөйрөлөрдүн агымын көзөмөлдөө үчүн колдонулушу мүмкүн. Бул, биринчи кезекте, түтүктү кесүү жана дроссель үчүн жооптуу.
Жогорку Performance Бабочка клапандар Function
- Ачуу жана жабуу ыңгайлуу жана тез, эмгекти үнөмдөөчү, суюктуктун каршылыгы аз, көп учурда иштесе болот.
- Жөнөкөй түзүлүшү, кичинекей көлөмү, жеңил.
- Баткак ташыйт, жок дегенде түтүктүн оозуна суюктук.
- төмөн басымы астында, жакшы мөөр жетишүүгө болот.
- Биздин Marine электр бабочка клапаны жакшы жөнгө салуу көрсөткүчү менен.
Кеме фланецтүү бабочка клапанынын артыкчылыгы
- Жогорку тактык, кичинекей деформациялар, жакшы көрүнүш, ошондой эле тыгыз ички сапаты жана жакшы металлографиялык структурасы бар бланктарды куюу менен клапандын кызмат мөөнөтүн камсыз кылыңыз. Порозияны, кичирейүүнү, жаракаларды жана башка кемчиликтерди азайтыңыз.
- өнүккөн өндүрүш жабдууларын колдонуу менен, бурч аягына жана дал мөөр жуп талаптар менен клапан мөөр бет тактыгын камсыз кылуу.
- Алдынкы монтаждоо жабдуулары жана мыкты персонал жыйноо процессин ийгиликтуу жургузет. Ар бир продукт басым мөөрлөө аткаруу жана сапаты үчүн сыналган көпөлөк клапан өндүрүүчүсү.
